Dashboard Widgets Typ Karten

Dashboard / Bearbeiten/ Widgets / Typ / Karten

Karten zeigen verschiedene Werte, die miteinander verglichen werden. Dieser Vergleich kann in absoluten Werten oder prozentual geschehen. Es stehen mehrere Kartentypen zur Auswahl.

Geopunkte

Darstellung von Markern zu definierten Orten auf einer Karte.

Flächenkartogramm

Kartogramme sind thematische Karten, in denen quantitative Aussagen auf festgelegten Bezugsflächen dargestellt werden. Relative Werte (oder qualitative Gliederungen mit klarer Rangordnung) werden anhand von Farben durch Flächenfüllungen entsprechend einer Skala dargestellt. Die dafür benötigen, ggf. individuellen, Kartendaten (.shp und .dbf Dateien) sind als Open Source im Internet verfügbar. (z.B. https://www.suche-postleitzahl.org/)

Bubble Map

Mit dieser Datenkarte werden Kreise über einem bestimmten geografischen Gebiet angezeigt, wobei die Fläche des Kreises proportional zu ihrem Wert im Datensatz ist. Bubble Maps eignen sich gut zum Vergleichen von Proportionen über geografische Regionen.

Pie Map

Kreisdiagramme werden häufig für die Darstellung von Verteilungen und Anteilen genutzt. Die Anzahl der Teilwerte sollte nicht mehr als 7 betragen, sonst wird das Diagramm unübersichtlich. Mehrere kleine Teilwerte werden ebenso unübersichtlich dargestellt.

Hinweis

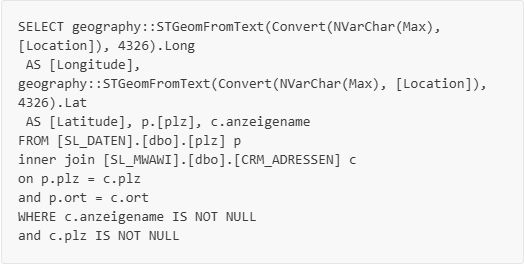

Für eine Darstellung innerhalb der Karten ist es notwendig Geodaten (z.B.der PLZ Tabelle in der sl_daten DB) auszuwerten und ggf. mit weiteren Daten anzureichern. Im unten angeführten Beispiel wird auf zusätzlich (Adress-) Daten der Tabelle "crm_adressen" aus der Datenbank "sl_mwawi" zugegriffen. Diese "fremde" Datenbank wurde in der gleichen SQL Server Instanz angelegt, in der sich auch die Dachboard-Datenbank befindet. In einer eigenen Abfrage wäre dies beispielhaft über folgende SQL Syntax möglich:

Wird versucht ohne Speicherung den Dialog zu schliessen, erfolgt (Änderungen vorausgesetzt) eine Abfrage zur Speicherung. Durch einen Klick auf Ansehen wird in den Ansichtsmodus gewechselt.

Hinweis: Wird versucht ohne Speicherung einen der Dialoge zu schliessen, erfolgt (Änderungen vorausgesetzt) eine Abfrage zur Speicherung. Durch einen Klick auf Ansehen wird in den Ansichtsmodus gewechselt.
